Zyklon-Abscheider
Die Zyklonabscheider von WALTER werden vor die eigentliche Filtereinheit installiert und dienen der Vorabscheidung von trockenen und rieselfähigen Stäuben. Mittlere und grobe Staubpartikel werden dabei bereits im Vorfeld abgeschieden, dadurch werden die Filtermedien geschont und deren Verschleiß minimiert. Als Funkenvorabscheider eingesetzt minimieren sie das Brandrisiko. Weiterhin eignen sie sich für die Rückgewinnung von Schüttgütern.
Eingesetzt werden die WL-Zyklone in der Holzverarbeitung, in Gießereien und Putzereien, in der Metallbearbeitung sowie überall dort, wo trockene, schwere oder funkenführende Stäube anfallen. Als Vorabscheider vor Schlauch- oder Patronenfiltern verlängern sie die Standzeit der Filtermedien und reduzieren den Wartungsaufwand der Gesamtanlage.
Vorteile
- Wartungsarm und ohne bewegliche Bauteile
- Hohe Betriebssicherheit auch im Dauerbetrieb
- Geringer Platzbedarf bei stehender Bauweise
- Erhöht die Effizienz nachgeschalteter Filtersysteme
- Geringer Strömungswiderstand und niedriger Energiebedarf
- Minimierung des Brandrisikos durch Funkenabscheidung
- Schutz vor Überlastung und Verstopfung des Hauptentstaubers
Anwendungsbereiche
Zyklonabscheider werden in zahlreichen Branchen als Vorabscheider, Funkenfänger oder zur Schüttgutrückgewinnung eingesetzt:
- Holz- und Hobelstäube in der Holzbearbeitung
- Späne und Schleifstäube in der Metallverarbeitung
- Strahlmittel und Funkenflug in Gießereien und Putzereien
- Schüttgutrückgewinnung in der verfahrenstechnischen Industrie
- Rauchgasvorabscheidung an Schmelz- und Trocknungsanlagen
- Vorabscheidung an pneumatischen Förderanlagen
- Recycling- und Aufbereitungsanlagen
Geeignete Stäube und Schüttgüter
Zyklone arbeiten besonders effizient bei trockenen, rieselfähigen und mittel- bis grobkörnigen Partikeln. Typische Anwendungen umfassen:
- Holz- und Hobelspäne
- Metallstäube, Strahlmittel und Schleifkorn
- Sand- und Mineralstaub
- Granulate, Pellets und sonstige Schüttgüter
- Funken und glühende Partikel
Funktionsprinzip
Die Zyklonabscheider arbeiten nach dem Fliehkraftprinzip. Das Rohgas tritt über den tangentialen Einlaufkanal in den zylindrischen Teil ein. Die Staubteilchen werden durch die Fliehkraft gegen die Außenwand geschleudert und nach unten über den trichterförmigen Auslauf in den darunter liegenden Beruhigungsbehälter abgeschieden. Die gereinigte Luft verlässt den Vorabscheider am oberen, zentrischen Fortluftaustritt.
Da Zyklone ohne bewegliche Komponenten arbeiten, sind sie robust, langlebig und nahezu wartungsfrei. Durch geeignete Auslegung von Eintrittsgeschwindigkeit, Zyklondurchmesser und Tauchrohrlänge lässt sich die Trenngrenze gezielt auf den Anwendungsfall abstimmen.
Anwendungsbeispiel: mehrstufige Zyklonanlage

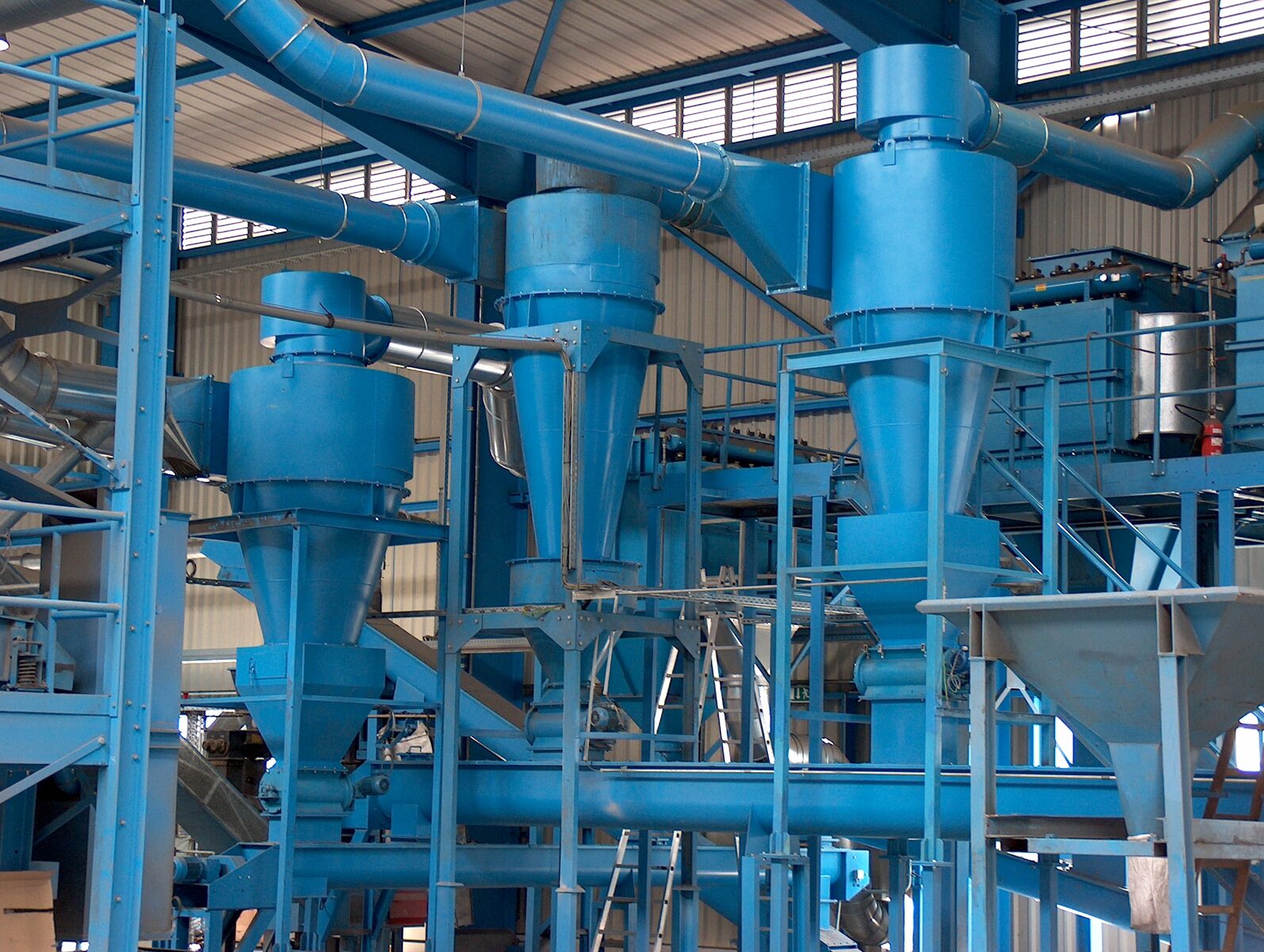

Das Anwendungsbeispiel zeigt eine mehrstufige Zyklon-Installation, bei der mehrere Zyklone parallel und in Reihe geschaltet wurden, um große Volumenströme zu verarbeiten und gleichzeitig unterschiedliche Korngrößen abzuscheiden. Die einzelnen Zyklone sind über geschweißte Rohre mit der Hauptanlage verbunden, die abgeschiedenen Stäube fallen in Beruhigungsbehälter unter den Trichtern.
Solche Installationen werden typischerweise als Vorabscheidung vor einer Schlauchfilter- oder Patronenfilteranlage betrieben. Der nachgelagerte Hauptfilter erreicht so deutlich längere Standzeiten, weil die grobe Staubfraktion bereits im Zyklon entfernt wurde. Bei funkenführenden Prozessen wirkt der Zyklon zusätzlich als Funkenfänger und schützt das Filtermedium vor Glutpartikeln.
Technische Eckdaten
| Volumenstrombereich | 1.000 bis 60.000 m³/h, größere Volumina durch Parallelschaltung |
| Bauweise | Tangentialer Einlaufkanal, zylindrischer Wirbelraum, konischer Trichter, zentraler Reingasaustritt |
| Werkstoffe (Standard) | Stahlblech, lackiert oder verzinkt |
| Sonderwerkstoffe | Verschleißschutzbleche im Einlauf- und Trichterbereich, Edelstahl, hitzebeständige Werkstoffe auf Anfrage |
| Staubaustrag | Beruhigungsbehälter, optional Zellenradschleuse oder Förderschnecke |
Optionen
- Verschleißschutz bei abrasiven Stäuben
- Zellenradschleuse für kontinuierlichen Staubaustrag
- Sicherheitstechnik nach ATEX für brennbare Stäube
- Wärmedämmung bei heißem Rohgas
- Sonderwerkstoffe für korrosive Medien
Ausführungen
Die Zyklonabscheider sind ab 1.000 m³/h bis 60.000 m³/h verfügbar. Größere Luftleistungen werden durch Parallelschaltung mehrerer Zyklone oder als kundenspezifische Sonderkonstruktion realisiert.
Zyklon-Abscheider
Kombination mit nachgeschalteten Filtern
Zyklonabscheider erreichen einen hohen Abscheidegrad für mittlere und grobe Partikel, sind aber für Feinstaub und Aerosole nicht geeignet. Für die vollständige Reinigung der Abluft wird der Zyklon in der Regel mit einem Schlauchfilter, Patronenfilter oder Taschenfilter kombiniert.
Die WALTER-Zyklone sind in ihren Anschlussmaßen auf die Baureihen SF (Schlauchfilter) und MPS (Patronenfilter) abgestimmt. Auf Wunsch liefern wir die komplette Anlage einschließlich Rohrleitung, Absperrklappen, Ventilator und Steuerung aus einer Hand und übernehmen die Montage vor Ort.
Häufige Fragen
Wann ist ein Zyklonabscheider sinnvoll? +
Welchen Abscheidegrad erreicht ein Zyklon? +
Reicht ein Zyklon allein als Entstaubungslösung? +
Welche Werkstoffe kommen zum Einsatz? +
Wie wird der abgeschiedene Staub ausgetragen? +
Welcher Volumenstrombereich ist verfügbar? +
Ergänzende Produkte
Zyklonabscheider werden in der Regel mit weiteren WALTER-Komponenten zu einer kompletten Entstaubungsanlage kombiniert.
Hauptfilter
Schlauchfilter
Modulare Schlauchfilter der Baureihe SF von 3.000 bis 60.000 m³/h - der typische Hauptfilter hinter einem Zyklon-Vorabscheider.
Zum Schlauchfilter →
Hauptfilter
Patronenfilter
Kompakter Patronenfilter MPS für Werkstattanwendungen mit hohem Abscheidegrad bei Feinstäuben.
Zum Patronenfilter →
Verbindung
Rohre und Kanäle
Geschweißte Rohrleitungen nach DIN 24151 / EN 1506 zur Verbindung von Erfassungselement, Zyklon, Hauptfilter und Ventilator.
Zu Rohren und Kanälen →Sie möchten mehr über Zyklon-Abscheider erfahren?
